Гиперспектральные съемочные системы

Гиперспектральные камеры с успехом применяются для дистанционной съемки лесов, сельскохозяйственных угодий, прибрежных зон, при мониторинге чрезвычайных ситуаций.

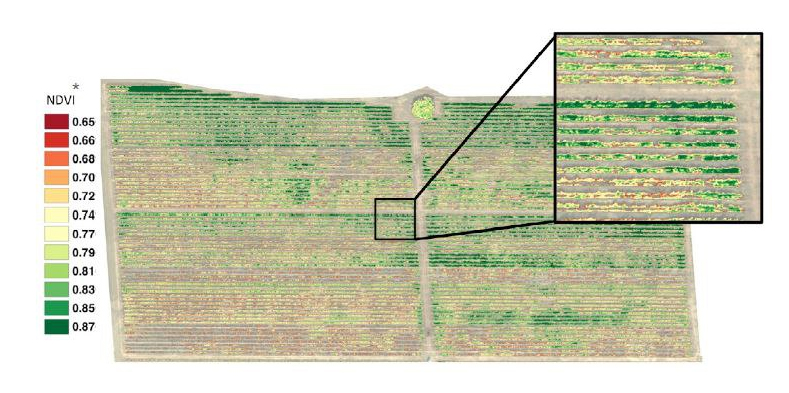

Анализ полученных изображений позволяет провести детальную классификацию по выделенным параметрам:

Отличить угнетенную растительность от здоровой.
Определить состояние лесного массива.
Выявить процесс заболачивания прибрежной зоны.
Осуществить детальное минералогическое картографирование и многое другое.

Компания «Совзонд» поставляет гиперспектральные камеры, дополнительное оборудование и аксессуары к ним, а также полностью укомплектованные и готовые к немедленному использованию лабораторные, наземные и аэросъемочные комплексы, включающие в себя не только камеры и оборудование, но и программное обеспечение для обработки гиперспектральных данных.

Resonon
Cubert

Спектральный диапазон гиперспектральных камер Resonon

Pika NIR (900–1700 nm)	Pika L (400–900 нм)

Pika NIR ― гиперспектральная камера со спектральным разрешением 350–800 нм. Устройство ведет съемку в ближнем инфракрасном диапазоне и может применяться для научных исследований и в промышленности..	Pika L ― легкая и надежная гиперспектральная камера. Устройство может устанавливаться на БПЛА. В сочетании с высокоточным геодезическим оборудованием позволяет получать сверхточные спектральные снимки.
Pika NUV (350–800 nm)	Pika XC (400–1000 nm)

Pika NUV ― гиперспектральная камера для съемки в ближнем УФ-диапазоне. Вместе с камерой поставляются специализированные объективы, предназначенные для получения ультрафиолетовых снимков.	Pika XC2 ― гиперспектральная камера с широким спектральным диапазоном 900–1700 нм. Устройство обладает 450-тью спектральными каналами и сочетается с широким модельным рядом объективов.

Технические характеристики гиперспектральных камер Resonon

	Pika NUV	Pika L	Pika XC	Pika NIR
Спектральный диапазон (нм)	350–800	400–1000	400–1000	900–1700
Спектральное разрешение (нм)*	2,5	3,2	1,3	4,9
Число спектральные каналов	184	185	450	164
Число пространственных каналов	1600	850	1500	320
Максимальная частота кадров (кадры/сек)	67	187	171	344
Радиометрическое разрешение (бит/пиксель)	12	12	12	14
Вес (кг)	2,1	0,6	2,2	4,4
Габариты (см)	10x26,4x7,3	10,0x12,5x5,3	10,1x27,5x7,4	11,9x30,5x8,9
Тип соединения	CameraLink	USB3	USB3	GigE
Допустимые температуры (°C)	0–45	0 – 45	0–45	0–50
f/#	2,4	2,4	2,4	1,8
Размер пикселя (μм)	8	5,8	5,8	30
Характеристика светового пятна (RMS Spot Radius; μм)	8	6	6	10
Распознавание улыбки (Smile — peak-to-peak; μм)	4	2	2	10
Распознавание искажения (Keystone — peak-to-peak; μм)	6	5	5	10

* Число спектральных каналов равно спектральному диапазону, деленному на спектральное разрешение. Число независимых спектральных каналов не то же самое, что количество пикселей сенсора в спектральном направлении.

Аэросъемочная бортовая гиперспектральная система (Airborne Hyperspectral Imaging Systems).

Бортовая система полностью укомплектована оборудованием и программным обеспечением, необходимым для получения геопривязанных гиперспектральные данных. Airborne Hyperspectral Imaging Systems включает в себя гиперспектральную камеру, программное обеспечения для трансформирования снимков, компьютер для хранения данных, гибкую систему монтажа сенсора. Система может быть укомплектована любой из предлагаемых гиперспектральных камер. Бортовые системы от компании Resonon ― самые доступные и компактные (вес всего 2,5 кг). Они могут быть установлены на пилотируемых или на беспилотных летательных аппаратах. Сервисное обслуживание предусматривает радиометрическую и спектральную калибровку полученных изображений.
Линейка гиперспектральных съемочных систем Resonon представлена моделями SBG Ellipse-N, SBG Ellipse-D, SPAN-IGM-A1, SPAN-CPT.

Компоненты аэросъемочной бортовой гиперспектральной системы

Гиперспектральная камера (Pika L, Pika XC2 или Pika NIR).
Объектив.
Компьютер для сбора данных (обеспечивает сбор и хранение данных на борту).
Служебное программное обеспечение.
Интегральная навигационная система GPS/IMU (обеспечивает точность позиционирования данных).

Программное обеспечение для геокоррекции.
SpectrononPro (программное обеспечение Resonon для обработки и анализа гиперспектральных данных).
Сенсор освещенности (для контроля солнечной освещенности).
Антивибрационный футляр.
Модуль для определения стандарта отражения.
Руководство для сборки и эксплуатации.

	SBG Ellipse-N	SBG Ellipse-D	SPAN-IGM-A1	SPAN-CPT
Pika L	1,8	2	2,3	4,1
Pika XC2	2,4	2,6	2,9	4,7
Pika NIR	5,3	5,4	5,8	7,5

Полевая гиперспектральная съемочная система (Field Hyperspectral Imaging Systems)

Смонтированная на штативе полевая гиперспектральная система предназначена для съемки на местности, вне помещений. Система Field Hyperspectral Imaging Systems полностью укомплектована и готова к использованию. Она включает в себя гиперспектральную камеру, штатив с ноутбуком, вращающееся сканирующее устройство, блок питания, управляющее программное обеспечение SpectrononPro. К комплекту может быть добавлена любая из предлагаемых гиперспектральных камер.

Компоненты полевой гиперспектральной съемочной системы

Гиперспектральная камера (Pika NUV, Pika L, Pika XC2 или Pika NIR).
Объектив.
Вращающаяся платформа.
Штатив с креплением для ноутбука.

Управляющий компьютер (ноутбук).
SpectrononPro (программное обеспечение Resonon для обработки и анализа гиперспектральных данных).
Источник питания.
Модуль для радиометрической калибровки.

Параметры вращающейся платформы

Параметр	Значение
Максимальный угол вращения (град.)	360
Максимальная скорость вращения (град./сек.)	56,250
Минимальная скорость вращения (град./сек.)	0,281
Требование к источнику питания	12 V, 2A

Настольная лабораторная гиперспектральная съемочная система (Benchtop Hyperspectral Imaging Systems).

Настольная система полностью укомплектована и готова к использованию. Она включает в себя гиперспектральную камеру, монтажную стойку, световое оборудование, сканирующее устройство, блок питания, управляющее программное обеспечение SpectrononPro. Настольная система может быть укомплектована любой из предлагаемых гиперспектральных камер.

Компоненты настольной лабораторной гиперспектральной съемочной системы:

Гиперспектральная камера (Pika NUV, Pika L, Pika XC2 или Pika NIR).
Объектив.
Осветительная аппаратура с источником питания.
Горизонтальная движущаяся платформа.
Монтажная стойка (стандартная высота 81 см).
SpectrononPro (программное обеспечение Resonon для обработки и анализа гиперспектральных данных).
Модуль для калибровки.

Параметры горизонтальной движущейся платформы

Параметр	Значение
Максимальное расстояние перемещения (см)	30
Максимальная скорость перемещения (см/сек.)	15,875
Минимальная скорость перемещения (см/сек.)	0,079
Требование к источнику питания	12 V, 2A
